Bộ khung bảo vệ MT03 MBiker: Thông số kỹ thuật & Hướng dẫn lắp đặt
Th8
Việc lựa chọn bộ khung bảo vệ MT03 MBiker chính hãng phù hợp không chỉ giúp giảm thiểu thiệt hại cho dàn áo và lốc máy khi xảy ra va chạm, mà còn đảm bảo tính thẩm mỹ cho chiếc naked bike Yamaha MT-03. Bài viết này cung cấp thông số kỹ thuật chi tiết, hướng dẫn phân biệt khung tương thích theo từng đời xe và quy trình lắp đặt chuẩn để người dùng tự tin thực hiện hoặc giám sát quá trình độ xe.
Bộ khung bảo vệ MT03 MBiker là hệ thống thanh chắn bằng inox 304 được thiết kế riêng cho Yamaha MT-03, có chức năng hấp thụ lực va đập thay thế cho các bộ phận nhựa và nhôm nguyên bản. Sản phẩm chính hãng đảm bảo khe hở tản nhiệt an toàn, tương thích với các điểm bắt bulong trên lốc máy mà không cần khoan cắt, đồng thời duy trì độ cứng vững cần thiết trong phạm vi va chạm nhẹ đến trung bình.
Chi tiết cấu tạo và chức năng bộ khung M-Biker
Một bộ khung bảo vệ chất lượng cho Yamaha MT-03 không đơn thuần là những thanh sắt uốn cong, mà là một hệ thống kỹ thuật được tính toán để phân tán lực tác động. Hiểu rõ cấu tạo giúp người dùng đánh giá đúng giá trị sản phẩm và nhận diện hàng kém chất lượng.
Bộ khung bảo vệ MT-03 M-Biker chính hãng thường bao gồm các thành phần cơ bản sau:
- Thanh bảo vệ ngang (Main Bar): Đây là thanh chịu lực chính, chạy dọc theo hai bên hông xe, bảo vệ trực tiếp lốc máy (block máy) và bình xăng con khỏi va chạm trực tiếp với mặt đường hoặc vật cản.
- Thanh bảo vệ dọc (Vertical Support): Kết nối thanh ngang với điểm bắt vào khung sườn hoặc lốc máy, giúp tăng độ cứng vững và chống xoắn khi xe bị ngã nghiêng.
- Hệ thống bulong và đế bắt (Mounting Brackets): Được gia công CNC chính xác để khớp với các lỗ ren sẵn có trên lốc máy Yamaha MT-03, loại bỏ nhu cầu khoan cắt làm yếu kết cấu nguyên bản.
- Gioăng cao su giảm chấn: Lắp đặt tại các điểm tiếp xúc giữa khung inox và thân xe/dàn áo, ngăn ngừa trầy xước sơn và giảm rung động truyền từ khung sang thân xe khi vận hành.
Trong thực hành phụ kiện độ xe, điểm dễ sai là việc sử dụng các bộ khung generic có đế bắt không chuẩn, buộc người lắp phải siết quá chặt hoặc kê đệm tùy tiện, dẫn đến nứt vỏ nhựa hoặc mòn ren nhôm của lốc máy theo thời gian. Khung M-Biker được thiết kế với bán kính uốn phù hợp với đường cong dàn áo MT-03, đảm bảo khoảng cách an toàn tối thiểu để không gây cọ xát khi xe di chuyển trên địa hình xóc.
Thông số kỹ thuật và chất liệu khung chống ngã
Chất liệu và thông số kỹ thuật quyết định trực tiếp đến khả năng bảo vệ và tuổi thọ của khung. Dưới đây là bảng so sánh chi tiết giữa khung M-Biker chính hãng và các loại khung generic giá rẻ thường thấy trên thị trường.
So sánh khung M-Biker và khung generic
| Tiêu chí so sánh | Khung M-Biker Chính Hãng | Khung Generic Giá Rẻ |
|---|---|---|
| Chất liệu ống | Thép không gỉ Inox 304, sơn tĩnh điện bền màu | Thép mạ kẽm hoặc inox kém chất lượng, dễ gỉ sét |
| Độ dày thành ống | Đồng đều, đảm bảo độ cứng vững khi va chạm | Mỏng, dễ bị móp méo vĩnh viễn dù va chạm nhẹ |
| Vị trí bắt bulong | Thiết kế riêng cho lốc máy MT-03, tương thích chuẩn xác | Khoan lỗ thủ công hoặc dùng kẹp universal, gây áp lực lên vỏ nhựa |
| Khả năng tản nhiệt | Thiết kế thanh dọc mở, ảnh hưởng dưới 5% hiệu suất làm mát | Thường che kín mặt lốc, cản trở lưu thông gió tự nhiên |
Với góc nhìn biên tập phụ kiện mô tô, tiêu chí kiểm tra đáng tin cậy nhất là độ đồng đều của lớp sơn tĩnh điện và mối hàn. Khung M-Biker sử dụng công nghệ hàn TIG hoặc MIG chất lượng cao, mối hàn phẳng, không bị rỗ khí, giúp tăng khả năng chịu lực tại các điểm nối. Lớp sơn tĩnh điện không chỉ tạo vẻ ngoài bóng bẩy mà còn là lớp bảo vệ chống ăn mòn hiệu quả trước mưa axit và bùn đất.
Ảnh hưởng của khung bảo vệ đến khả năng tản nhiệt động cơ
Yamaha MT-03 sử dụng động cơ làm mát bằng dung dịch (nước), nhưng lốc máy vẫn tỏa nhiệt đáng kể và cần lưu thông gió tự nhiên để hỗ trợ hệ thống làm mát hoạt động hiệu quả. Một bộ khung bảo vệ thiết kế kém có thể bao bọc quá kín, tạo ra "bức tường" cản trở luồng gió thổi qua lốc máy.
Khung M-Biker được thiết kế với cấu trúc thanh dọc mở, đảm bảo khoảng cách tối thiểu giữa ống khung và bề mặt lốc máy. Khoảng cách này thường được duy trì ở mức 10-15mm, đủ để không khí lưu thông tự do mà không làm giảm hiệu suất tản nhiệt. Người dùng nên kiểm tra khe hở này sau khi lắp đặt, đảm bảo không có vật cản nào chặn luồng gió phía trước lốc máy.
Kiểm tra khe hở an toàn tránh cọ xát khi xe vận hành cũng là bước quan trọng. Nếu khung quá gần dàn áo, rung động từ động cơ có thể khiến khung chạm vào nhựa, gây tiếng ồn khó chịu và mài mòn sơn xe. Hãy đảm bảo có một lớp gioăng cao su mỏng tại điểm tiếp xúc nếu thiết kế khung cho phép.
Phân biệt khung bảo vệ cho MT-03 đời trước và sau 2020

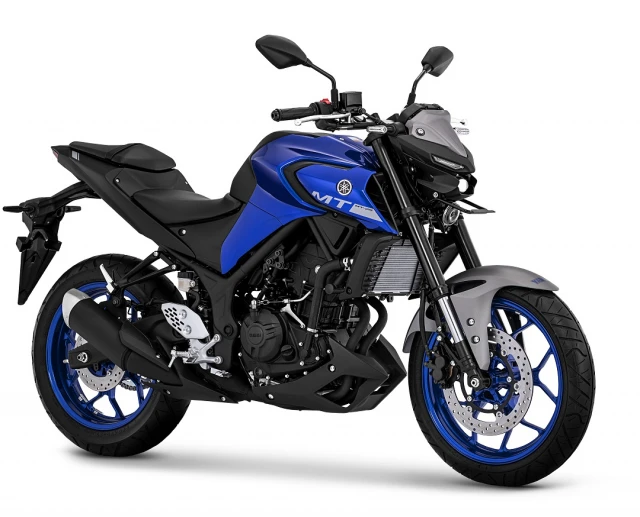

Yamaha MT-03 đã trải qua nhiều lần cập nhật thiết kế, đặc biệt là sự thay đổi lớn về dàn áo và cụm đèn pha giữa các đời xe trước 2020 và sau 2020. Việc lắp nhầm khung bảo vệ không đúng đời xe sẽ dẫn đến tình trạng không lắp vừa, khe hở không đều hoặc thậm chí gây nứt dàn áo.
Đặc điểm nhận dạng khung theo đời xe
| Đặc điểm nhận dạng | Yamaha MT-03 (Trước 2020) | Yamaha MT-03 (Sau 2020) |
|---|---|---|
| Thiết kế cụm đèn pha | Đèn đôi tách biệt, dàn áo trước rộng hơn | Đèn LED đơn khối liền mạch, dàn áo bo tròn gọn gàng |
| Hình dáng lốc máy | Góc cạnh rõ rệt, vị trí bắt ốc khác biệt | Bo cong mềm mại hơn, thay đổi điểm treo khung |
| Mã sản phẩm khung | Thường có hậu tố hoặc mã riêng cho đời cũ | Cần kiểm tra mã tương thích cụ thể cho đời 2020+ |
| Rủi ro lắp nhầm | Không lắp vừa hoặc chèn ép dàn áo gây nứt nhựa | Khe hở không đều, giảm khả năng bảo vệ thực tế |
Đặc điểm thiết kế lốc máy khác biệt giữa các đời xe Yamaha MT-03 là yếu tố then chốt. Các đời xe sau 2020 thường có lốc máy được bo tròn hơn và vị trí các lỗ ren bắt khung bảo vệ có thể dịch chuyển vài milimet so với đời cũ. Khung M-Biker sản xuất riêng cho từng đời xe sẽ khớp chính xác với các lỗ ren này, đảm bảo lực siết bulong phân bố đều.
Cách nhận biết mã khung M-Biker phù hợp với từng năm sản xuất: Người dùng nên kiểm tra số khung (VIN) hoặc hỏi rõ đại lý về năm sản xuất xe. M-Biker thường ghi rõ mã sản phẩm tương thích, ví dụ như "MB-MT03-2019" hoặc "MB-MT03-2021". Tuyệt đối không cố gắng lắp khung đời cũ sang đời mới bằng cách cưa cắt hoặc đệm thêm, vì điều này làm suy yếu nghiêm trọng khả năng chịu lực của khung.
Lỗi tương thích thường gặp khi lắp nhầm khung đời cũ sang đời mới là khung bị vênh, một bên sát dàn áo trong khi bên kia hở rộng. Tình trạng này không chỉ mất thẩm mỹ mà còn khiến khung không phát huy hết tác dụng bảo vệ khi xe ngã về phía hở rộng.
Quy trình lắp đặt khung bảo vệ MT03 MBiker chuẩn kỹ thuật
Lắp đặt khung bảo vệ đòi hỏi sự tỉ mỉ và đúng kỹ thuật để đảm bảo an toàn và không gây hư hại cho xe. Dưới đây là quy trình chi tiết dành cho người dùng muốn tự lắp hoặc giám sát thợ lắp.
Chuẩn bị dụng cụ và kiểm tra phụ kiện trước khi lắp đặt: Bộ dụng cụ cần thiết bao gồm bộ lục giác (Allen keys) chất lượng tốt, cờ lực (torque wrench) nếu có, keo khóa ren trung bình (ví dụ: Loctite 243), và khăn sạch. Kiểm tra kỹ bộ khung M-Biker xem có đầy đủ bulong, đai ốc, gioăng cao su và không bị biến dạng trong quá trình vận chuyển.

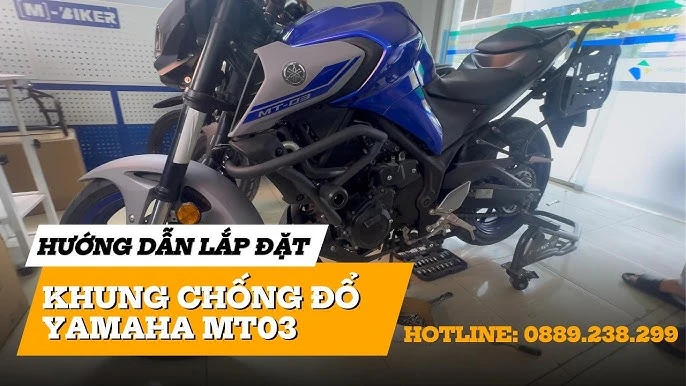

Hướng dẫn tháo ốp nhựa và xác định vị trí bắt bulong vào lốc máy: Tùy vào thiết kế cụ thể của khung M-Biker cho từng đời xe, có thể cần tháo một vài tấm ốp nhựa nhỏ bên hông xe để tiếp cận lỗ bắt bulong. Thực hiện nhẹ nhàng để không gãy chân nhựa. Xác định chính xác vị trí lỗ ren trên lốc máy, vệ sinh sạch sẽ bụi bẩn và dầu mỡ quanh khu vực này.
Kỹ thuật siết bulong đúng mô-men lực khuyến nghị cho ren nhôm: Lốc máy Yamaha MT-03 làm bằng hợp kim nhôm, khá mềm và dễ bị vỡ ren nếu siết quá chặt. Sử dụng cờ lực để siết bulong với mô-men lực khuyến nghị (thường khoảng 20-25 Nm cho các bulong M8/M10, tuy nhiên cần tham khảo sách hướng dẫn sử dụng xe hoặc hỏi ý kiến kỹ thuật viên M-Biker). Siết đều hai bên, xen kẽ giữa các bulong để khung không bị vênh.
Sử dụng keo khóa ren và gioăng cao su chống rung lắc
Rung động từ động cơ hai xy-lanh của MT-03 có thể khiến bulong tự lỏng dần theo thời gian. Sử dụng keo khóa ren là biện pháp phòng ngừa hiệu quả.
Lựa chọn loại keo khóa ren (loctite) phù hợp cho xe phân khối nhỏ: Nên sử dụng keo khóa ren cường độ trung bình (như Loctite 243 màu xanh). Loại này đủ chắc để giữ bulong không lỏng nhưng vẫn cho phép tháo ra dễ dàng khi cần bảo trì mà không cần đốt nóng. Tránh dùng keo cường độ cao (màu đỏ) vì rất khó tháo sau này.
Vị trí lắp đặt gioăng cao su giảm chấn giữa khung và thân xe: Lắp các miếng gioăng cao su đi kèm vào tất cả các điểm tiếp xúc giữa khung inox và dàn áo nhựa hoặc lốc máy. Gioăng này đóng vai trò như bộ giảm chấn, hấp thụ rung động và ngăn ngừa ma sát trực tiếp gây trầy xước sơn xe.
Kiểm tra độ cân chỉnh và khe hở an toàn sau khi hoàn tất
Sau khi siết chặt toàn bộ bulong, bước kiểm tra cuối cùng là bắt buộc.
Phương pháp đo khoảng cách đều hai bên giữa khung và dàn áo: Dùng thước hoặc mắt thường quan sát kỹ khe hở giữa thanh khung và dàn áo hai bên xe. Khoảng cách phải đều nhau và nằm trong ngưỡng an toàn (10-15mm). Nếu thấy chênh lệch, cần nới lỏng nhẹ bulong, điều chỉnh lại vị trí khung và siết lại.
Thử nghiệm độ cứng vững bằng cách tác động lực nhẹ vào thanh bảo vệ: Dùng tay đẩy mạnh vào các thanh khung theo nhiều hướng khác nhau. Khung phải cứng vững, không có cảm giác lung lay hay tiếng kêu lọc cọc. Nếu phát hiện lỏng lẻo, kiểm tra lại độ siết của bulong và vị trí gioăng cao su.

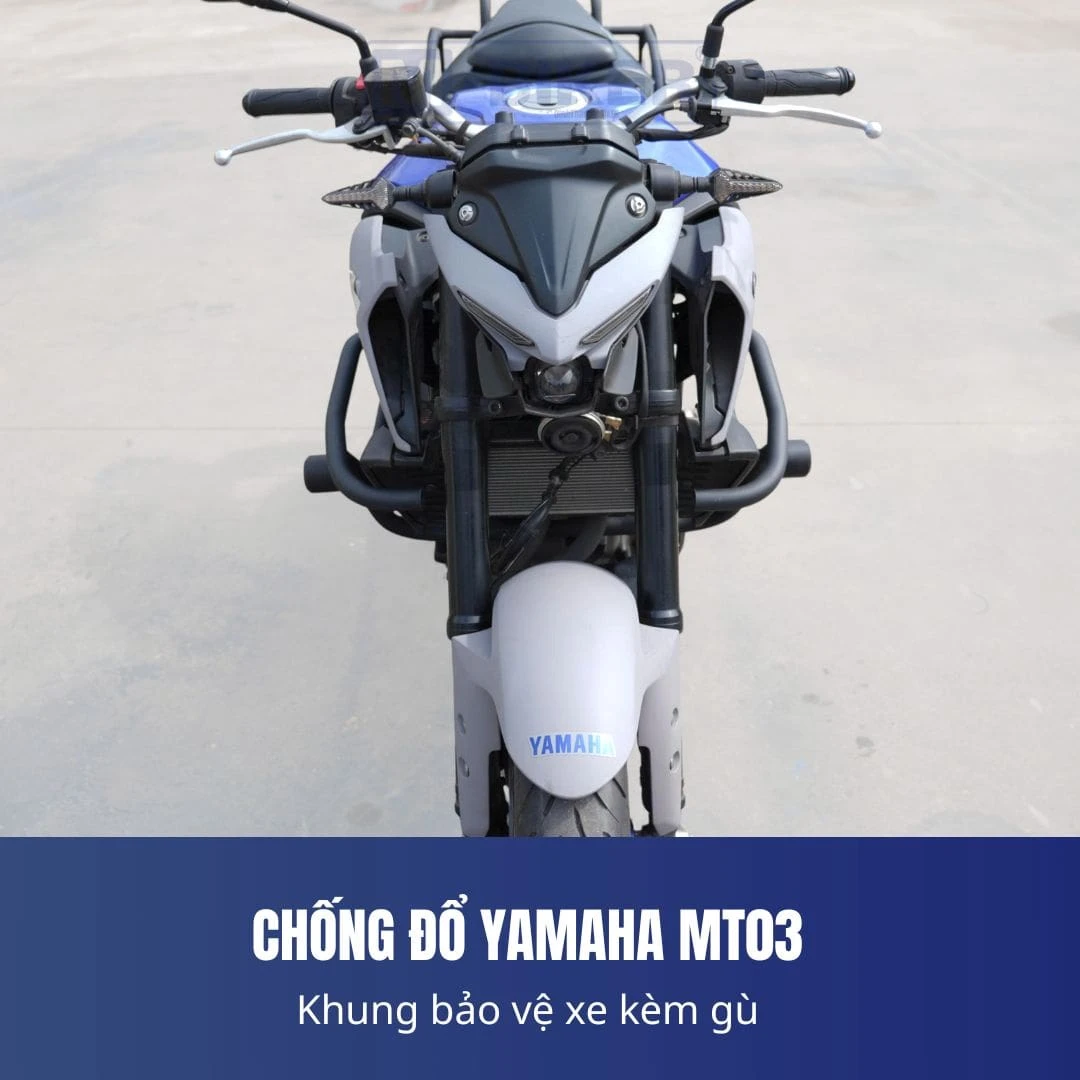

Dưới đây là checklist tóm tắt quy trình lắp đặt và kiểm tra khe hở an toàn:
- Vệ sinh sạch sẽ bề mặt tiếp xúc giữa khung và lốc máy/dàn áo trước khi lắp.
- Bôi keo khóa ren trung bình (ví dụ: Loctite 243) vào chân bulong trước khi siết vào lốc máy nhôm.
- Lắp đặt các gioăng cao su giảm chấn tại điểm tiếp xúc giữa khung và thân xe nếu có trong bộ phụ kiện.
- Siết bulong đúng mô-men lực khuyến nghị, tránh siết quá chặt gây vỡ ren nhôm.
- Kiểm tra khe hở an toàn: Đảm bảo khoảng cách tối thiểu 10-15mm giữa ống khung và dàn áo/lốc máy ở mọi vị trí.
- Thử nghiệm độ cứng vững bằng cách tác động lực nhẹ vào các thanh bảo vệ để kiểm tra độ rung lắc.
Xử lý sự cố và bảo trì khung bảo vệ sau va chạm
Khung bảo vệ được thiết kế để hy sinh thay cho xe, do đó nó có thể bị hư hỏng sau va chạm. Việc đánh giá đúng mức độ hư hỏng giúp người dùng đưa ra quyết định sửa chữa hoặc thay thế phù hợp, đảm bảo an toàn cho những chuyến đi sau.
Dấu hiệu biến dạng ống thép cần thay thế ngay sau cú ngã nhẹ: Nếu ống khung chỉ bị trầy xước bề mặt hoặc bám bùn đất, không biến dạng hình học, bạn có thể vệ sinh sạch sẽ, kiểm tra lại độ siết của các bulong và tiếp tục sử dụng bình thường. Tuy nhiên, nếu ống khung bị móp sâu trên 2mm hoặc xuất hiện vết nứt/rạn tại bất kỳ mối hàn nào, bắt buộc phải thay thế toàn bộ cụm khung mới. Không cố gắng hàn lại hoặc nắn chỉnh vì kim loại đã mất khả năng chịu lực.
Chẩn đoán và xử lý hư hỏng khung
| Nếu | Chẩn đoán | Hành động |
|---|---|---|
| Ống khung chỉ bị trầy xước bề mặt hoặc bám bùn đất, không biến dạng hình học | Hư hỏng thẩm mỹ, kết cấu vẫn nguyên vẹn | Vệ sinh sạch sẽ, kiểm tra lại độ siết của các bulong và tiếp tục sử dụng bình thường. |
| Ống khung bị lệch nhẹ (dưới 5mm) nhưng không có vết nứt tại mối hàn | Biến dạng đàn hồi nhẹ, chưa ảnh hưởng nghiêm trọng đến độ bền | Có thể nắn chỉnh cẩn thận bằng dụng cụ chuyên dụng, sau đó kiểm tra kỹ khe hở an toàn trước khi chạy lại. |
| Ống khung bị móp sâu trên 2mm hoặc xuất hiện vết nứt/rạn tại bất kỳ mối hàn nào | Mất khả năng chịu lực, nguy cơ gãy vỡ khi va chạm tiếp theo | Bắt buộc phải thay thế toàn bộ cụm khung mới. Không cố gắng hàn lại hoặc nắn chỉnh vì kim loại đã mất khả năng chịu lực. |
Hướng dẫn nắn chỉnh khung bảo vệ bị lệch mà không ảnh hưởng kết cấu: Chỉ thực hiện nắn chỉnh khi khung bị lệch nhẹ và không có vết nứt. Sử dụng đòn bẩy phù hợp, tác động lực từ từ vào điểm bị lệch để đưa khung về hình dáng ban đầu. Sau khi nắn, kiểm tra kỹ các mối hàn xem có xuất hiện vết rạn mới không. Nếu có, tuyệt đối không sử dụng.
Quy trình kiểm tra lại các điểm bắt ốc sau một thời gian sử dụng: Rung động từ động cơ và đường xá có thể khiến bulong lỏng dần. Nên kiểm tra lại độ siết của tất cả bulong khung bảo vệ sau mỗi 50-100km đầu tiên sử dụng, và định kỳ mỗi 1000km hoặc trước mỗi chuyến đi phượt dài ngày. Bổ sung keo khóa ren nếu thấy bulong có dấu hiệu lỏng.
Tương thích với baga Givi và phụ kiện độ xe khác
Nhiều chủ xe MT-03 muốn kết hợp khung bảo vệ với baga chở hành lý Givi để phục vụ nhu cầu đi phượt. Việc đảm bảo tương thích giữa các phụ kiện là cần thiết để tránh xung đột thiết kế.
Khả năng lắp đặt chung khung M-Biker với baga Givi phổ biến: Hầu hết các bộ khung M-Biker được thiết kế với phần đuôi mở hoặc thanh ngang thấp, không cản trở việc lắp đặt các dòng baga Givi phổ biến như SR7706. Tuy nhiên, do có nhiều phiên bản baga Givi và khung bảo vệ, việc kiểm tra thực tế là bắt buộc.
Giải pháp adapter hoặc điều chỉnh vị trí nếu xảy ra xung đột thiết kế: Nếu thanh ngang phía sau của khung M-Biker cấn vào chân đế baga Givi, người dùng có thể sử dụng adapter điều chỉnh vị trí baga cao hơn hoặc chọn mẫu baga Givi thiết kế thấp hơn. Một số đại lý M-Biker cung cấp bộ kit adapter chuyên dụng cho từng cặp sản phẩm.
Ví dụ kiểm tra tương thích baga Givi:
- Tình huống: Người dùng muốn lắp đồng thời khung bảo vệ M-Biker và baga chở hành lý Givi SR7706 trên Yamaha MT-03.
- Bước 1: Lắp đặt hoàn chỉnh bộ khung bảo vệ M-Biker theo đúng quy trình kỹ thuật.
- Bước 2: Đặt thử giá đỡ baga Givi vào vị trí dự kiến lắp đặt phía sau yên xe.
- Bước 3: Kiểm tra xem thanh ngang phía sau của khung M-Biker có cấn vào chân đế baga Givi hay không.
- Bước 4: Nếu xảy ra xung đột, sử dụng adapter điều chỉnh vị trí hoặc chọn mẫu baga Givi thiết kế thấp hơn.
- Kết quả: Xác định được khả năng lắp đặt chung mà không cần cắt gọt khung, đảm bảo tính thẩm mỹ và độ cứng vững cho cả hai phụ kiện.
- Lưu ý: Nên ưu tiên các dòng baga Givi thiết kế riêng cho MT-03 vì chúng đã tính toán sẵn khoảng trống với khung bảo vệ phổ biến.
Đánh giá tính thẩm mỹ khi kết hợp nhiều phụ kiện bảo vệ trên MT-03: Sự kết hợp giữa khung bảo vệ inox sáng bóng và baga Givi đen nhám tạo nên vẻ ngoài mạnh mẽ, thực dụng cho MT-03. Tuy nhiên, cần tránh lắp quá nhiều phụ kiện rườm rà, làm mất đi nét thanh thoát vốn có của dòng naked bike này.
Giá bán và địa chỉ mua bộ khung chống ngã MT03 chính hãng
Giá cả và nguồn hàng uy tín là mối quan tâm hàng đầu của người dùng. Thị trường phụ kiện xe máy tại Việt Nam tồn tại nhiều hàng nhái, kém chất lượng mạo danh thương hiệu lớn.
Cách phân biệt hàng chính hãng M-Biker Vietnam và hàng nhái kém chất lượng: Hàng chính hãng M-Biker thường có tem chống giả, logo khắc laser rõ nét trên khung, và giấy bảo hành kèm theo. Mối hàn phẳng, sơn tĩnh điện đều màu, không bị sần sùi. Hàng nhái thường có mối hàn thô, sơn dễ bong tróc, và không có tem mác rõ ràng. Ngoài ra, M-Biker hỗ trợ miễn phí vận chuyển cho khách hàng tại tất cả 64 tỉnh thành và có chính sách bảo hành chính hãng kéo dài 12 tháng đến trọn đời tùy theo mẫu sản phẩm.
Địa chỉ uy tín cung cấp phụ kiện bảo vệ MT03 MBiker có bảo hành: Người dùng nên mua hàng tại các đại lý ủy quyền chính thức của M-Biker tại Hà Nội, TP.HCM và các tỉnh thành lớn. Các cửa hàng này có đội ngũ kỹ thuật viên am hiểu sản phẩm, hỗ trợ lắp đặt đúng kỹ thuật và giải quyết nhanh chóng các vấn đề bảo hành. Tránh mua hàng trôi nổi trên các sàn thương mại điện tử không rõ nguồn gốc hoặc từ các cá nhân không có uy tín.
Câu hỏi thường gặp về khung bảo vệ MT-03
Câu hỏi thường gặp
Bộ khung bảo vệ MT-03 M-Biker gồm những chi tiết cụ thể nào?
Bộ khung bảo vệ MT-03 M-Biker chính hãng bao gồm thanh bảo vệ ngang chịu lực chính, thanh bảo vệ dọc kết nối với khung sườn, hệ thống bulong và đế bắt gia công CNC chính xác, cùng các gioăng cao su giảm chấn. Các thành phần này được thiết kế đồng bộ để hấp thụ lực va đập và bảo vệ lốc máy hiệu quả.
Khung bảo vệ MT-03 có ảnh hưởng đến thẩm mỹ xe không?
Khung bảo vệ M-Biker được thiết kế với đường cong phù hợp với dàn áo MT-03, sử dụng công nghệ sơn tĩnh điện bền màu và mối hàn phẳng đẹp. Khi lắp đặt đúng kỹ thuật, khung không chỉ không làm mất thẩm mỹ mà còn tăng vẻ mạnh mẽ, thực dụng cho xe, đặc biệt khi kết hợp với các phụ kiện khác như baga.
Giá bộ khung chống ngã MT-03 chính hãng là bao nhiêu?
Giá bộ khung chống ngã MT-03 M-Biker chính hãng thường dao động từ 800.000 VNĐ đến 1.200.000 VNĐ tùy thời điểm. Mức giá này phản ánh chất liệu inox 304 cao cấp, gia công CNC chính xác và chế độ bảo hành uy tín. Các sản phẩm giá rẻ dưới 500.000 VNĐ thường là hàng generic chất lượng thấp.
Nên chọn khung bảo vệ bằng chất liệu gì cho MT-03?
Nên chọn khung bảo vệ làm từ thép không gỉ Inox 304 có lớp sơn tĩnh điện bền bỉ. Chất liệu này đảm bảo độ cứng vững cần thiết để chịu lực va đập, đồng thời chống ăn mòn hiệu quả trước điều kiện thời tiết. Tránh các loại khung bằng thép mạ kẽm hoặc inox kém chất lượng dễ gỉ sét và biến dạng.
Lắp khung bảo vệ MT03 MBiker ở đâu uy tín tại Hà Nội và TP.HCM?
Bạn nên lắp đặt khung bảo vệ MT03 MBiker tại các đại lý ủy quyền chính thức của M-Biker tại Hà Nội, TP.HCM và các tỉnh thành lớn. Các cửa hàng này có đội ngũ kỹ thuật viên am hiểu sản phẩm, đảm bảo lắp đặt đúng kỹ thuật, cung cấp chế độ bảo hành chính hãng và hỗ trợ nhanh chóng khi có sự cố.
